土木鋼筋撿料施工圖系統

提供完整的結構鋼筋施工圖自動化繪製與撿料功能，涵蓋柱、樑、樓板與牆體，協助設計與施工單位大幅提升出圖效率與數量準確度。



柱鋼筋施工圖自動繪圖

系統提供柱鋼筋施工圖自動繪製功能，支援 RC 與 SRC 兩種結構形式。

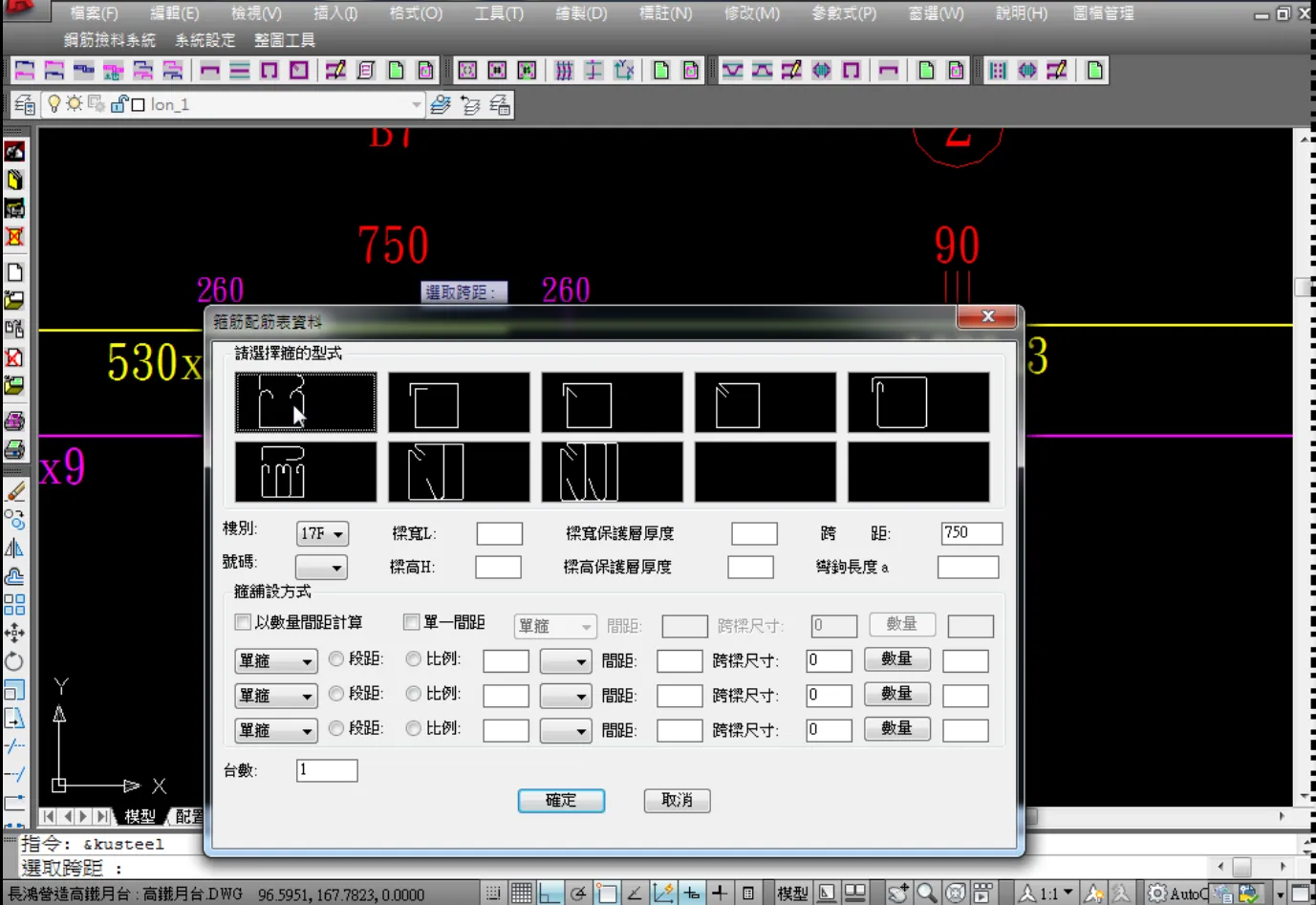

可設定多達六種不同符號代表不同主筋配置，箍筋分佈方式最多可設定六種，箍筋與繫筋之數量與長度皆可由系統自動計算。

使用者可自行設定樑柱箍筋是否使用繫筋，並自動產生柱位圖、昇位圖與完整施工圖，同時支援斜柱、縮柱等特殊施工圖需求。

柱鋼筋施工圖完成後，系統可自動產生柱鋼筋加工單，並同步產生對應之施工圖，確保圖面與加工資料一致。



樑鋼筋施工圖自動繪圖

系統提供樑鋼筋施工圖自動繪製功能，適用於一般樑、偏心樑與高低樑。
依相關輸入數據即可自動完成施工圖，並可直接於圖面上加入額外鋼筋，或即時修改鋼筋長度與數量。

系統可針對單一樑件統計鋼筋數量與重量，統計結果會直接顯示於施工圖上，方便設計檢核與施工確認。

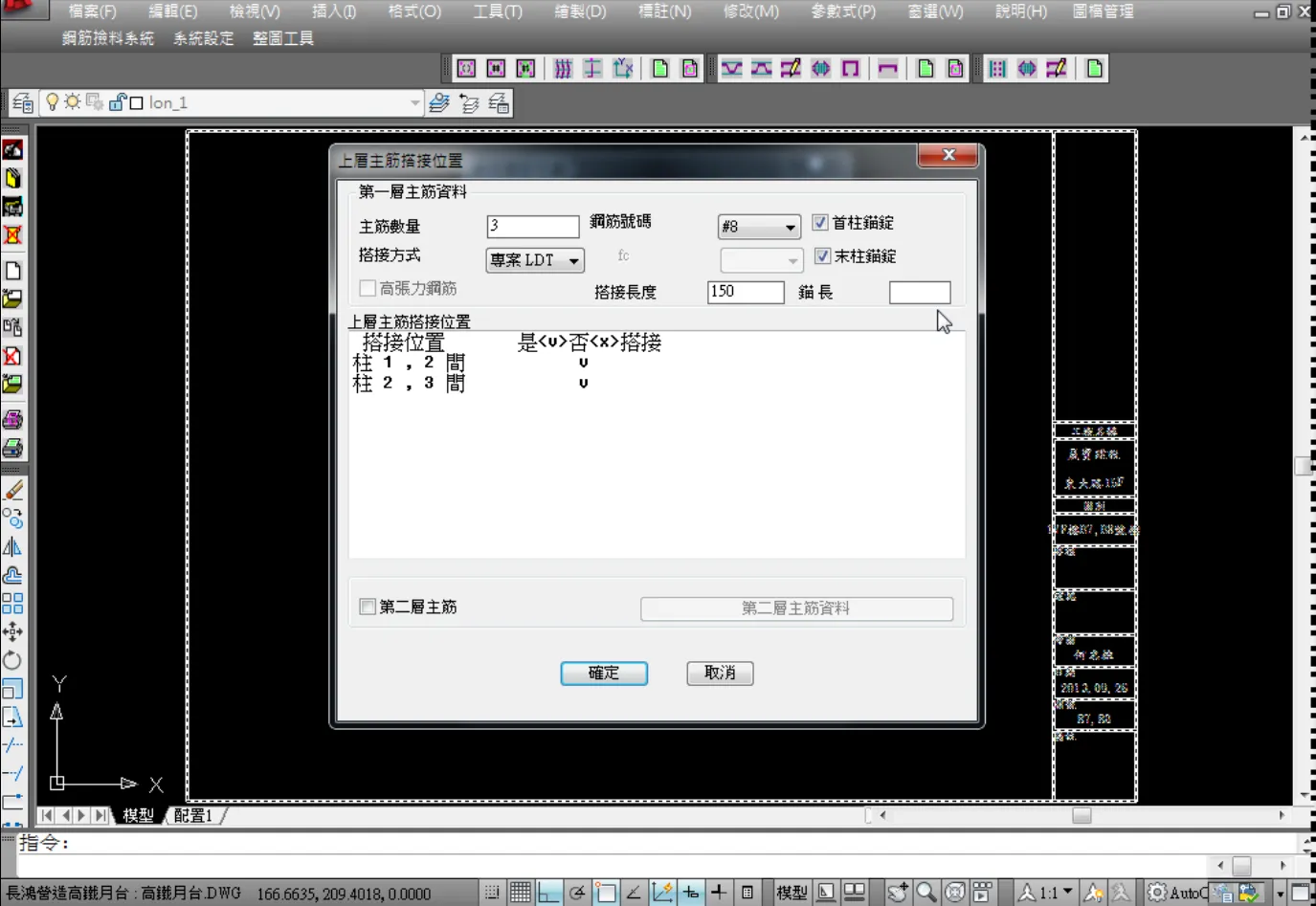

樑筋之搭接位置可依每跨自行設定，並可輸入錯開距離，高低樑與偏心樑皆可獨立處理，上層與下層鋼筋亦可設定層次與支數。

完成樑鋼筋施工圖後，系統可自動產生樑鋼筋加工單，確保撿料資料精準無誤。







樓板鋼筋施工圖

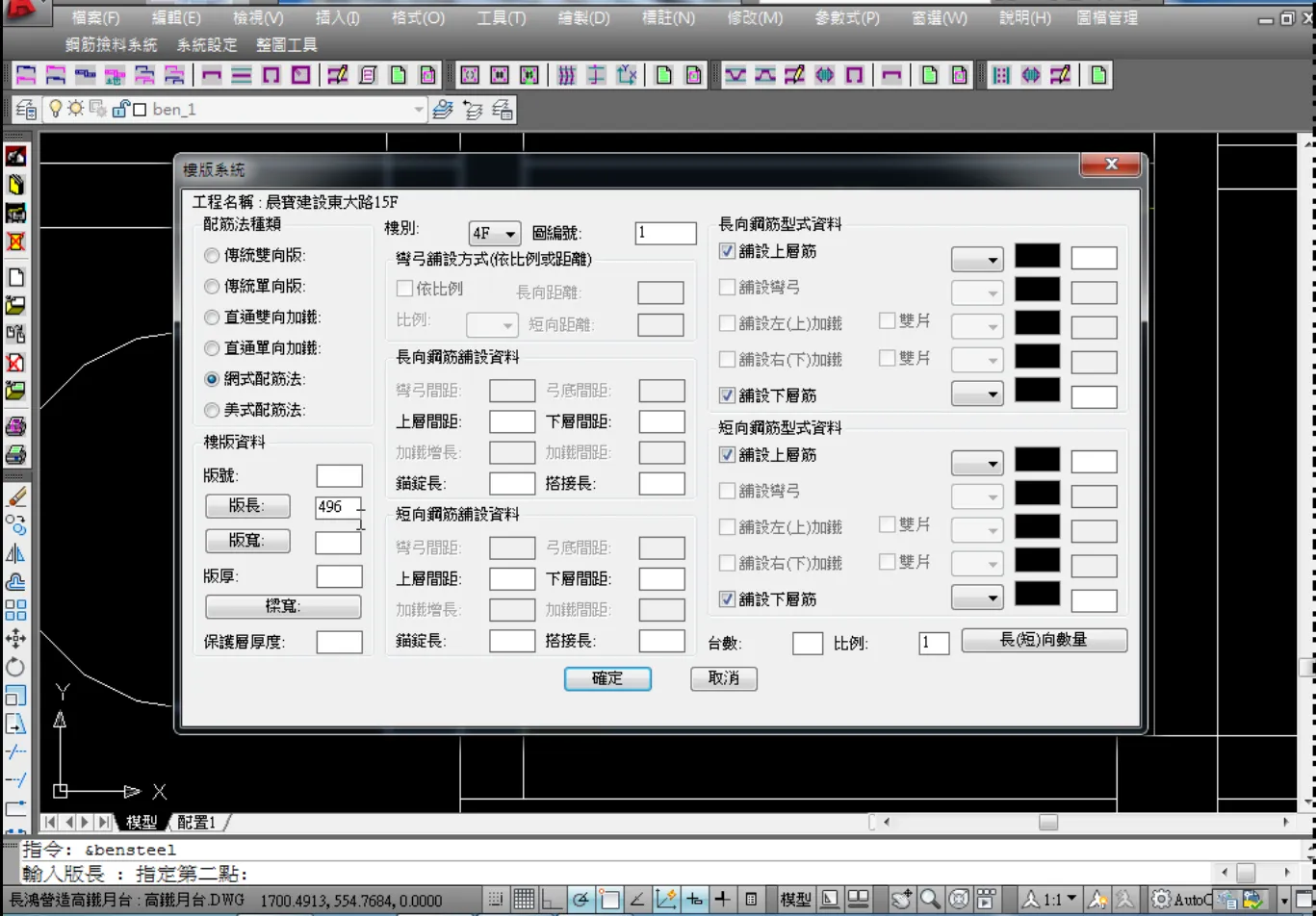

系統提供樓板鋼筋施工圖自動繪製功能，可直接帶入既有底稿進行配置。
施工圖完成後，系統可自動產生樓板鋼筋加工單，減少人工統計作業。

版施工圖

樓梯施工圖

牆壁鋼筋施工圖

系統提供牆壁鋼筋施工圖自動繪製功能，支援單片配筋與雙片配筋配置。
雙片配筋可計算固定筋，並可設定開窗數量與鋼筋最大長度限制。

施工圖完成後，可自動產生昇位施工圖與斜坡圖，完整支援現場施工需求。

鋼筋撿料與統計報表

系統可依結構位置統計各部位鋼筋用量，並彙整所使用各號鋼筋之總長度與總重量。
箍筋料單可依鋼筋號數、型式與長度自動排列，並包含馬架、箍筋與繫筋等項目。
撿料表右下角可顯示各號數箍筋之重量統計，提供施工與採購單位清楚明確的數據依據。



創新自動化，值得深入瞭解

以勒快速計算智慧系統，讓估算變得更快、更準、更省人力
這不僅大幅提升工程效率，也是營造業邁向智慧化管理的重要一步


📌 歡迎與我們聯絡
我們將安排專人到府展示，讓您親眼見證 AI 鋼筋快算的實際效益。
